Tủ Điện Thanh Cái: Giải Pháp Phân Phối Điện An Toàn, Hiệu Quả Cho Công Nghiệp

Tủ điện thanh cái đóng vai trò huyết mạch trong mọi hệ thống điện công nghiệp, đảm bảo sự an toàn và ổn định cho toàn bộ quá trình vận hành. Bài viết thuộc chuyên mục “Tài liệu kỹ thuật” này sẽ cung cấp một cái nhìn toàn diện về tủ điện thanh cái, từ khái niệm, cấu tạo, nguyên lý hoạt động đến các tiêu chuẩn kỹ thuật quan trọng. Chúng ta sẽ cùng nhau khám phá các loại tủ điện thanh cái phổ biến, phân tích ưu nhược điểm của từng loại, đồng thời tìm hiểu về quy trình lựa chọn và lắp đặt tủ điện thanh cái tối ưu, đảm bảo hiệu quả và an toàn cho hệ thống điện của bạn, được cập nhật đến năm nay.

Phân Loại Tủ Điện Thanh Cái: Tiêu Chí & Đặc Điểm Kỹ Thuật Chi Tiết

Tủ điện thanh cái đóng vai trò quan trọng trong hệ thống điện hiện đại, và việc phân loại chúng dựa trên các tiêu chí khác nhau giúp người dùng lựa chọn được giải pháp phù hợp nhất với nhu cầu cụ thể. Bài viết này sẽ đi sâu vào các tiêu chí phân loại chính và đặc điểm kỹ thuật chi tiết của từng loại tủ điện thanh cái, cung cấp cái nhìn toàn diện và chuyên sâu cho người đọc. Tủ điện thanh cái, hay còn gọi là busway hoặc busduct, là một hệ thống dẫn điện được sử dụng để phân phối điện năng trong các tòa nhà lớn, nhà máy công nghiệp và các ứng dụng tương tự.

Việc phân loại tủ điện thanh cái có thể dựa trên nhiều yếu tố, trong đó quan trọng nhất là:

• Theo vật liệu chế tạo thanh dẫn:
  • Tủ điện thanh cái đồng: Sử dụng thanh dẫn bằng đồng, có ưu điểm là độ dẫn điện cao, khả năng chịu nhiệt tốt, nhưng giá thành cao hơn.
  • Tủ điện thanh cái nhôm: Sử dụng thanh dẫn bằng nhôm, có ưu điểm là trọng lượng nhẹ, giá thành rẻ hơn đồng, nhưng độ dẫn điện thấp hơn.
• Theo cấu trúc:
  • Tủ điện thanh cái kín (Enclosed Busway): Các thanh dẫn được bảo vệ trong một vỏ kim loại kín, giúp chống bụi, ẩm và các tác động cơ học. Loại này thường được sử dụng trong môi trường khắc nghiệt.
  • Tủ điện thanh cái hở (Open Busway): Các thanh dẫn được lắp đặt trên các giá đỡ, không có vỏ bảo vệ kín. Loại này thích hợp cho các môi trường khô ráo, thoáng mát và cần khả năng tản nhiệt tốt.
• Theo chức năng:
  • Tủ điện thanh cái trung thế: Sử dụng cho các hệ thống điện trung thế (thường từ 6kV đến 35kV).
  • Tủ điện thanh cái hạ thế: Sử dụng cho các hệ thống điện hạ thế (thường dưới 1kV).
  • Tủ điện thanh cái chiếu sáng: Được thiết kế riêng cho hệ thống chiếu sáng, có khả năng cung cấp điện cho nhiều đèn cùng lúc.
• Theo số lượng pha:
  • Tủ điện thanh cái 1 pha: Sử dụng cho hệ thống điện 1 pha, thường dùng trong các hộ gia đình hoặc các ứng dụng nhỏ.
  • Tủ điện thanh cái 3 pha: Sử dụng cho hệ thống điện 3 pha, phổ biến trong công nghiệp và các tòa nhà lớn.

Mỗi loại tủ điện thanh cái có những đặc điểm kỹ thuật riêng biệt. Ví dụ, tủ điện thanh cái đồng thường có khả năng chịu dòng điện lớn hơn tủ điện thanh cái nhôm cùng kích thước. Tủ điện thanh cái kín có khả năng chống chịu môi trường tốt hơn tủ điện thanh cái hở. Việc hiểu rõ các đặc điểm này giúp kỹ sư và người dùng lựa chọn được loại tủ điện thanh cái phù hợp nhất với yêu cầu của hệ thống điện. Theo thống kê từ [Nguồn tham khảo uy tín về điện], tủ điện thanh cái đồng thường được ưu tiên sử dụng trong các trung tâm dữ liệu và nhà máy sản xuất quan trọng do yêu cầu về độ tin cậy cao.

Cấu Tạo & Nguyên Lý Hoạt Động Tủ Điện Thanh Cái: Sơ Đồ, Chi Tiết Linh Kiện & Phụ Kiện

Tủ điện thanh cái đóng vai trò then chốt trong việc phân phối và bảo vệ hệ thống điện hạ thế và trung thế, và để hiểu rõ về hoạt động hiệu quả của chúng, việc nắm vững cấu tạo và nguyên lý hoạt động là vô cùng quan trọng. Bài viết này sẽ đi sâu vào sơ đồ, các linh kiện, phụ kiện chi tiết, giúp bạn có cái nhìn toàn diện về loại tủ điện này. Việc hiểu rõ cấu trúc và chức năng của từng thành phần giúp người vận hành và bảo trì tủ điện thanh cái thực hiện công việc một cách an toàn và hiệu quả, đồng thời tối ưu hóa hiệu suất hoạt động của hệ thống điện.

Cấu tạo của tủ điện thanh cái gồm nhiều thành phần phối hợp nhịp nhàng để đảm bảo dòng điện được truyền tải an toàn và liên tục. Thành phần quan trọng nhất là thanh cái (busbar), thường được làm từ đồng hoặc nhôm, có nhiệm vụ dẫn điện từ nguồn cung cấp đến các thiết bị khác trong tủ. Bên cạnh đó, tủ còn có vỏ tủ, các thiết bị đóng cắt (như aptomat, cầu dao), thiết bị bảo vệ (như rơ le, cầu chì), đồng hồ đo, đèn báo và hệ thống đấu nối. Mỗi thành phần đều có vai trò riêng, góp phần vào hoạt động ổn định của tủ điện.

Nguyên lý hoạt động của tủ điện thanh cái dựa trên việc phân chia và bảo vệ mạch điện. Dòng điện từ nguồn cấp được đưa vào thanh cái, sau đó được phân phối đến các nhánh khác nhau thông qua các thiết bị đóng cắt. Khi có sự cố (như quá tải, ngắn mạch), các thiết bị bảo vệ sẽ tự động ngắt mạch, ngăn ngừa hư hỏng cho hệ thống và đảm bảo an toàn cho người sử dụng. Để hiểu rõ hơn, ta cần xem xét chi tiết các linh kiện và phụ kiện chính:

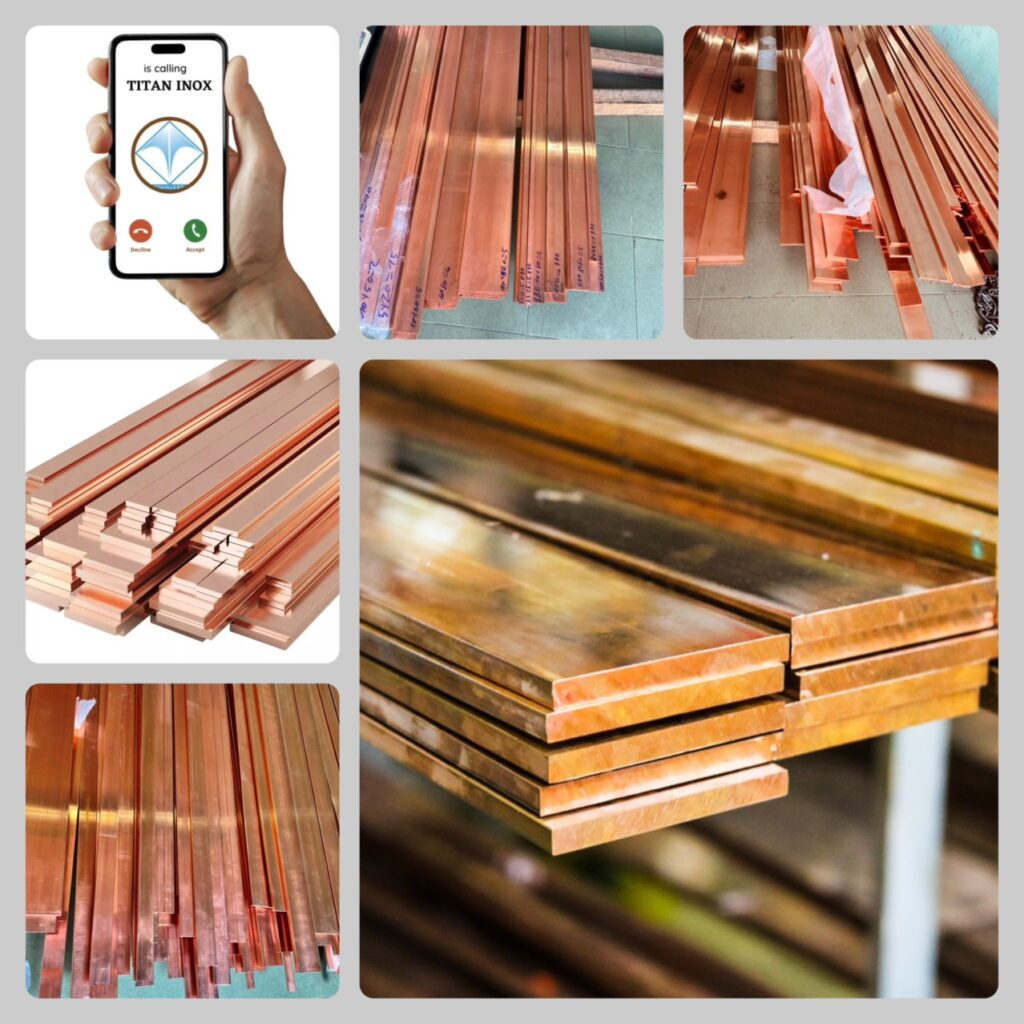

• Thanh cái (Busbar):
  • Vật liệu: Đồng (Cu) hoặc Nhôm (Al). Đồng có độ dẫn điện tốt hơn nhưng nặng và đắt hơn. Nhôm nhẹ và rẻ hơn, thường được sử dụng trong các ứng dụng yêu cầu trọng lượng nhẹ.
  • Hình dạng: Thường có dạng hình chữ nhật hoặc tròn.
  • Chức năng: Dẫn và phân phối dòng điện.
• Vỏ tủ:
  • Vật liệu: Thép sơn tĩnh điện hoặc Inox.
  • Chức năng: Bảo vệ các thiết bị bên trong khỏi tác động của môi trường (bụi, nước, va đập), đồng thời đảm bảo an toàn cho người vận hành.
• Thiết bị đóng cắt:
  • Aptomat (MCB, MCCB, ACB): Đóng cắt và bảo vệ mạch điện khỏi quá tải và ngắn mạch.
  • Cầu dao (dao cách ly): Đóng cắt mạch điện, thường được sử dụng để cô lập các phần của hệ thống để bảo trì.
• Thiết bị bảo vệ:
  • Rơ le bảo vệ: Phát hiện các sự cố (quá dòng, quá áp, thấp áp, chạm đất) và kích hoạt các thiết bị đóng cắt để ngắt mạch.
  • Cầu chì: Bảo vệ mạch điện khỏi quá tải và ngắn mạch bằng cách tự nóng chảy khi dòng điện vượt quá giới hạn cho phép.
• Đồng hồ đo:
  • Ampe kế: Đo dòng điện.
  • Vôn kế: Đo điện áp.
  • Công tơ điện: Đo điện năng tiêu thụ.
• Đèn báo:
  • Báo trạng thái hoạt động của tủ (có điện, mất điện, sự cố).
• Hệ thống đấu nối:
  • Dây dẫn điện, đầu cos, ống luồn dây.
  • Đảm bảo kết nối điện an toàn và tin cậy giữa các thiết bị.

Sơ đồ nguyên lý của tủ điện thanh cái thường bao gồm các thành phần chính như nguồn điện vào, thanh cái, các thiết bị đóng cắt và bảo vệ, và các mạch nhánh đi đến các tải tiêu thụ. Các mạch nhánh này có thể là các đường dây cấp điện cho các thiết bị chiếu sáng, ổ cắm, máy móc hoặc các tủ điện khác. Sơ đồ cũng thể hiện các thông số kỹ thuật quan trọng như dòng điện định mức, điện áp định mức, và khả năng chịu đựng dòng ngắn mạch.

Hiểu rõ cấu tạo và nguyên lý hoạt động của tủ điện thanh cái là yếu tố then chốt để đảm bảo hệ thống điện hoạt động an toàn, hiệu quả và liên tục. Các kỹ sư và kỹ thuật viên cần nắm vững kiến thức này để có thể lắp đặt, vận hành, bảo trì và xử lý sự cố một cách chuyên nghiệp.

Ưu & Nhược Điểm Của Tủ Điện Thanh Cái So Với Hệ Thống Dây Cáp Truyền Thống

Tủ điện thanh cái ngày càng được ứng dụng rộng rãi trong các hệ thống điện hiện đại, vậy ưu và nhược điểm của chúng so với hệ thống dây cáp truyền thống là gì? Việc so sánh này không chỉ giúp người dùng hiểu rõ hơn về tính năng và hiệu quả của mỗi loại, mà còn hỗ trợ đưa ra quyết định lựa chọn phù hợp nhất với nhu cầu và điều kiện cụ thể của từng công trình. So sánh chi tiết về hiệu suất, chi phí, độ an toàn và tính linh hoạt sẽ làm nổi bật những điểm mạnh và hạn chế của tủ điện thanh cái, từ đó giúp các kỹ sư và nhà quản lý dự án có cái nhìn toàn diện và đưa ra lựa chọn tối ưu.

Một trong những ưu điểm nổi bật của tủ điện thanh cái là khả năng chịu tải lớn và tính linh hoạt cao. Thanh cái được chế tạo từ vật liệu dẫn điện tốt như đồng hoặc nhôm, cho phép chúng chịu được dòng điện lớn hơn so với dây cáp có cùng kích thước. Ví dụ, một thanh cái đồng có thể chịu được dòng điện lên đến hàng nghìn ampe, trong khi dây cáp tương đương chỉ chịu được vài trăm ampe. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp nặng, nơi yêu cầu nguồn điện ổn định và liên tục. Thêm vào đó, thiết kế dạng module của tủ điện thanh cái giúp dễ dàng mở rộng hoặc thay đổi cấu hình hệ thống mà không cần phải thay thế toàn bộ hệ thống dây dẫn, tiết kiệm thời gian và chi phí.

Tuy nhiên, tủ điện thanh cái cũng tồn tại một số nhược điểm nhất định. So với hệ thống dây cáp, chi phí đầu tư ban đầu cho tủ điện thanh cái thường cao hơn. Điều này là do yêu cầu về vật liệu chất lượng cao và quy trình sản xuất phức tạp hơn. Ví dụ, chi phí lắp đặt một hệ thống tủ điện thanh cái cho một nhà máy có thể cao hơn 20-30% so với sử dụng hệ thống dây cáp truyền thống. Bên cạnh đó, việc lắp đặt tủ điện thanh cái đòi hỏi đội ngũ kỹ thuật có chuyên môn cao và tuân thủ nghiêm ngặt các quy định an toàn, do nguy cơ xảy ra sự cố điện giật cao hơn nếu không được thực hiện đúng cách.

Ngoài ra, vấn đề về không gian lắp đặt cũng là một yếu tố cần cân nhắc. Tủ điện thanh cái thường có kích thước lớn hơn so với hệ thống dây cáp, đặc biệt là trong các ứng dụng có yêu cầu về mật độ dòng điện cao. Điều này có thể gây khó khăn trong việc bố trí và lắp đặt trong các không gian hạn chế. Do đó, trước khi quyết định sử dụng tủ điện thanh cái, cần phải đánh giá kỹ lưỡng các yếu tố về chi phí, không gian và yêu cầu kỹ thuật để đảm bảo tính hiệu quả và an toàn cho hệ thống điện. Ví dụ, trong các tòa nhà cao tầng, việc sử dụng hệ thống dây cáp có thể tiết kiệm không gian hơn so với tủ điện thanh cái, nhưng lại có thể gặp khó khăn trong việc nâng cấp và bảo trì hệ thống điện.

Lựa Chọn Tủ Điện Thanh Cái: Các Yếu Tố Kỹ Thuật Quan Trọng & Tiêu Chuẩn Đánh Giá

Việc lựa chọn tủ điện thanh cái phù hợp là một bước quan trọng để đảm bảo an toàn, hiệu quả và độ tin cậy cho hệ thống điện. Quyết định này không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn tác động đến chi phí đầu tư, vận hành và bảo trì lâu dài. Do đó, việc xem xét kỹ lưỡng các yếu tố kỹ thuật then chốt và tuân thủ các tiêu chuẩn đánh giá là điều cần thiết.

Để đưa ra lựa chọn tối ưu, cần xem xét một loạt các yếu tố kỹ thuật quan trọng, từ yêu cầu về dòng điện và điện áp, vật liệu thanh dẫn, khả năng chịu tải, độ bền, đến các chứng nhận và tiêu chuẩn tuân thủ. Mỗi yếu tố này đóng vai trò then chốt trong việc đảm bảo tủ điện thanh cái hoạt động ổn định, an toàn và hiệu quả trong suốt thời gian sử dụng.

Xác định yêu cầu về dòng điện và điện áp.

Việc xác định chính xác yêu cầu về dòng điện và điện áp là bước đầu tiên và quan trọng nhất trong quá trình lựa chọn tủ điện thanh cái. Dòng điện định mức (Rated Current) và điện áp định mức (Rated Voltage) của tủ điện phải phù hợp hoặc lớn hơn so với tổng tải của hệ thống điện mà nó cung cấp. Tính toán sai lệch có thể dẫn đến quá tải, gây nóng chảy thanh dẫn, hư hỏng thiết bị và thậm chí là cháy nổ. Ví dụ, nếu hệ thống yêu cầu dòng điện là 400A, bạn nên chọn tủ điện thanh cái có dòng điện định mức từ 400A trở lên, tốt nhất là có một hệ số an toàn nhất định.

Lựa chọn vật liệu thanh dẫn phù hợp.

Vật liệu thanh dẫn ảnh hưởng trực tiếp đến khả năng dẫn điện, tản nhiệt và độ bền của tủ điện thanh cái. Hai vật liệu phổ biến nhất là đồng (Copper) và nhôm (Aluminum). Đồng có độ dẫn điện cao hơn và khả năng chống ăn mòn tốt hơn, nhưng nhôm lại nhẹ hơn và có giá thành thấp hơn. Quyết định lựa chọn vật liệu nào phụ thuộc vào yêu cầu cụ thể của ứng dụng và ngân sách cho phép. Ví dụ, trong các ứng dụng đòi hỏi dòng điện lớn và độ tin cậy cao, đồng thường là lựa chọn ưu tiên.

Đánh giá khả năng chịu tải và độ bền.

Khả năng chịu tải của tủ điện thanh cái cần được đánh giá kỹ lưỡng để đảm bảo rằng nó có thể hoạt động ổn định trong điều kiện khắc nghiệt. Khả năng chịu dòng ngắn mạch (Short-Circuit Current Rating) là một chỉ số quan trọng, cho biết tủ điện có thể chịu được dòng điện cực lớn trong một khoảng thời gian ngắn mà không bị hư hỏng. Ngoài ra, độ bền cơ học và khả năng chống chịu các yếu tố môi trường như nhiệt độ, độ ẩm, bụi bẩn cũng cần được xem xét.

Kiểm tra các chứng nhận và tuân thủ tiêu chuẩn.

Việc kiểm tra các chứng nhận và tuân thủ các tiêu chuẩn là một bước không thể bỏ qua để đảm bảo an toàn và chất lượng của tủ điện thanh cái. Các tiêu chuẩn phổ biến bao gồm IEC (Ủy ban Kỹ thuật Điện Quốc tế), ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ), và TCVN (Tiêu chuẩn Việt Nam). Các chứng nhận như CE, UL, CSA chứng minh rằng sản phẩm đã được kiểm tra và đáp ứng các yêu cầu an toàn và hiệu suất. Ví dụ, tủ điện thanh cái đạt tiêu chuẩn IEC 61439 đảm bảo rằng nó đã trải qua các thử nghiệm nghiêm ngặt về khả năng chịu nhiệt, chịu điện áp và khả năng chống cháy.

Quy Trình Lắp Đặt, Vận Hành & Bảo Trì Tủ Điện Thanh Cái: Hướng Dẫn Chi Tiết & Lưu Ý An Toàn

Quy trình lắp đặt, vận hành và bảo trì tủ điện thanh cái là yếu tố then chốt để đảm bảo hệ thống điện hoạt động ổn định, an toàn và hiệu quả. Bài viết này của Vật Liệu Công Nghiệp sẽ cung cấp hướng dẫn chi tiết về các bước thực hiện, đồng thời nhấn mạnh các lưu ý an toàn quan trọng, giúp bạn nắm vững kiến thức và kỹ năng cần thiết. Việc tuân thủ đúng quy trình không chỉ kéo dài tuổi thọ của tủ điện mà còn giảm thiểu nguy cơ xảy ra sự cố, đảm bảo an toàn cho người vận hành và thiết bị.

Quy trình lắp đặt tủ điện thanh cái

Lắp đặt tủ điện thanh cái đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy định an toàn điện.

• Bước 1: Chuẩn bị: Kiểm tra kỹ lưỡng bản vẽ thiết kế, đảm bảo đầy đủ vật tư, thiết bị, dụng cụ cần thiết như kìm, tua vít, máy khoan, đồng hồ đo điện, và các thiết bị bảo hộ cá nhân (găng tay, kính bảo hộ, giày cách điện). Xác định vị trí lắp đặt phù hợp, đảm bảo không gian thao tác rộng rãi, thoáng mát và dễ dàng tiếp cận cho việc bảo trì sau này.
• Bước 2: Lắp đặt cơ khí: Cố định tủ điện vào vị trí đã định bằng bulong, ốc vít hoặc các phương pháp phù hợp khác, đảm bảo tủ được lắp đặt chắc chắn, không rung lắc. Tiếp theo, lắp đặt các thanh đỡ, giá đỡ cho thanh cái, đảm bảo chúng được căn chỉnh chính xác và chịu được tải trọng của thanh cái.
• Bước 3: Lắp đặt điện: Tiến hành lắp đặt thanh cái vào vị trí đã định, siết chặt các mối nối bằng dụng cụ chuyên dụng, đảm bảo tiếp xúc tốt và không bị lỏng lẻo. Kết nối các thiết bị đóng cắt, bảo vệ (MCCB, ACB, relay bảo vệ,…) vào thanh cái theo sơ đồ thiết kế. Đấu nối dây dẫn từ nguồn điện vào tủ và từ tủ đến các thiết bị tiêu thụ điện, đảm bảo đúng tiết diện, màu sắc và tuân thủ các quy định về an toàn điện.
• Bước 4: Kiểm tra và nghiệm thu: Sau khi hoàn thành lắp đặt, tiến hành kiểm tra nguội toàn bộ hệ thống, bao gồm kiểm tra độ siết chặt của các mối nối, kiểm tra cách điện của thanh cái và các thiết bị, kiểm tra sự thông mạch của các mạch điện. Sau khi kiểm tra nguội đạt yêu cầu, tiến hành kiểm tra nóng bằng cách cấp điện cho tủ và kiểm tra hoạt động của các thiết bị, đo đạc các thông số điện (điện áp, dòng điện, công suất,…) để đảm bảo hệ thống hoạt động ổn định và đúng thiết kế.

Vận hành tủ điện thanh cái

Vận hành tủ điện thanh cái đúng cách giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

• Kiểm tra trước khi vận hành: Trước khi đóng điện, cần kiểm tra trực quan tủ điện, đảm bảo không có dấu hiệu bất thường như rò rỉ điện, tiếng ồn lạ, hoặc mùi khét. Kiểm tra các thiết bị đóng cắt, bảo vệ ở vị trí sẵn sàng hoạt động.
• Đóng điện: Thực hiện thao tác đóng điện theo đúng quy trình, đảm bảo thứ tự đóng các thiết bị đóng cắt phù hợp. Theo dõi các chỉ số điện áp, dòng điện trên đồng hồ đo để phát hiện sớm các dấu hiệu bất thường.
• Vận hành: Trong quá trình vận hành, thường xuyên kiểm tra nhiệt độ của thanh cái và các thiết bị, đảm bảo nhiệt độ nằm trong giới hạn cho phép. Ghi chép nhật ký vận hành đầy đủ, ghi lại các thông số điện, thời gian vận hành và các sự cố (nếu có).

Bảo trì tủ điện thanh cái

Bảo trì định kỳ là yếu tố then chốt để duy trì hiệu suất và độ tin cậy của tủ điện thanh cái.

• Bảo trì định kỳ: Thực hiện bảo trì định kỳ theo khuyến cáo của nhà sản xuất, bao gồm vệ sinh tủ điện, siết chặt các mối nối, kiểm tra và thay thế các thiết bị hao mòn (cầu chì, relay,…), kiểm tra và hiệu chỉnh các thiết bị đo lường.
• Xử lý sự cố: Khi phát hiện sự cố, cần nhanh chóng cắt điện và tiến hành kiểm tra, xác định nguyên nhân. Sửa chữa hoặc thay thế các bộ phận bị hư hỏng bằng phụ tùng chính hãng hoặc tương đương. Sau khi sửa chữa, cần kiểm tra kỹ lưỡng trước khi đưa tủ điện trở lại hoạt động.

Lưu ý an toàn khi lắp đặt, vận hành và bảo trì tủ điện thanh cái

• Tuân thủ quy trình: Luôn tuân thủ các quy trình an toàn điện khi thực hiện bất kỳ công việc nào liên quan đến tủ điện thanh cái.
• Sử dụng thiết bị bảo hộ: Sử dụng đầy đủ các thiết bị bảo hộ cá nhân (găng tay cách điện, kính bảo hộ, giày cách điện,…) để đảm bảo an toàn.
• Ngắt điện trước khi thao tác: Luôn ngắt điện hoàn toàn trước khi thực hiện bất kỳ công việc bảo trì, sửa chữa nào trên tủ điện.
• Đào tạo chuyên môn: Chỉ những người có chuyên môn và được đào tạo bài bản mới được phép thực hiện công việc lắp đặt, vận hành và bảo trì tủ điện thanh cái.

Tuân thủ nghiêm ngặt quy trình và các lưu ý an toàn trên sẽ giúp bạn đảm bảo tủ điện thanh cái hoạt động ổn định, an toàn và hiệu quả, góp phần vào sự vận hành thông suốt của hệ thống điện.

Các Tiêu Chuẩn & Quy Định An Toàn Liên Quan Đến Tủ Điện Thanh Cái (IEC, ANSI, TCVN)

Việc tuân thủ các tiêu chuẩn và quy định an toàn là yếu tố then chốt trong thiết kế, lắp đặt, vận hành và bảo trì tủ điện thanh cái, nhằm đảm bảo an toàn cho người sử dụng, thiết bị và hệ thống điện nói chung. Các tiêu chuẩn này đưa ra các yêu cầu kỹ thuật cụ thể về vật liệu, cấu trúc, khả năng chịu tải, khả năng chống cháy nổ, và các biện pháp bảo vệ khác.

Trên phạm vi quốc tế, hai bộ tiêu chuẩn phổ biến nhất liên quan đến tủ điện thanh cái là IEC (Ủy ban Kỹ thuật Điện Quốc tế) và ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Tại Việt Nam, TCVN (Tiêu chuẩn Việt Nam) là hệ thống tiêu chuẩn quốc gia được áp dụng. Sự khác biệt giữa các tiêu chuẩn này nằm ở phương pháp thử nghiệm, yêu cầu kỹ thuật cụ thể và phạm vi áp dụng.

Việc hiểu rõ và áp dụng đúng các tiêu chuẩn này là vô cùng quan trọng:

• Tiêu chuẩn IEC: IEC 61439 là bộ tiêu chuẩn quốc tế quy định về thiết kế, chế tạo và thử nghiệm tủ điện hạ thế và tủ điện trung thế, bao gồm cả tủ điện thanh cái. Tiêu chuẩn này đưa ra các yêu cầu về khả năng chịu dòng ngắn mạch, khả năng chịu nhiệt, khả năng chống bụi và nước, và các yêu cầu an toàn khác.
• Tiêu chuẩn ANSI: ANSI C37 là bộ tiêu chuẩn của Hoa Kỳ liên quan đến thiết bị đóng cắt và điều khiển điện, bao gồm cả tủ điện thanh cái. Tiêu chuẩn này tập trung vào các khía cạnh như khả năng chịu dòng ngắn mạch, độ bền cơ học, và các yêu cầu về thử nghiệm.
• Tiêu chuẩn TCVN: TCVN 9664-3:2013 là tiêu chuẩn Việt Nam tương đương với IEC 61439-3, quy định các yêu cầu cụ thể đối với tủ điện phân phối hạ thế. Bên cạnh đó, còn có các TCVN khác liên quan đến an toàn điện, lắp đặt điện, và bảo trì thiết bị điện mà cần được xem xét khi thiết kế và vận hành tủ điện thanh cái.

Việc lựa chọn tủ điện thanh cái cần xem xét đến các chứng nhận và tuân thủ các tiêu chuẩn liên quan. Các chứng nhận này là bằng chứng cho thấy tủ điện đã được kiểm tra và đáp ứng các yêu cầu kỹ thuật và an toàn theo quy định. Khi lựa chọn tủ điện thanh cái, cần yêu cầu nhà cung cấp cung cấp các chứng chỉ thử nghiệm, chứng nhận chất lượng, và các tài liệu kỹ thuật liên quan để đảm bảo tuân thủ các tiêu chuẩn an toàn. Tuân thủ nghiêm ngặt các tiêu chuẩn và quy định không chỉ đảm bảo an toàn mà còn nâng cao hiệu quả và độ tin cậy của hệ thống điện, đồng thời giúp kéo dài tuổi thọ của tủ điện thanh cái.
